Воронка кровельная ТП-07.У.100/4

Описание

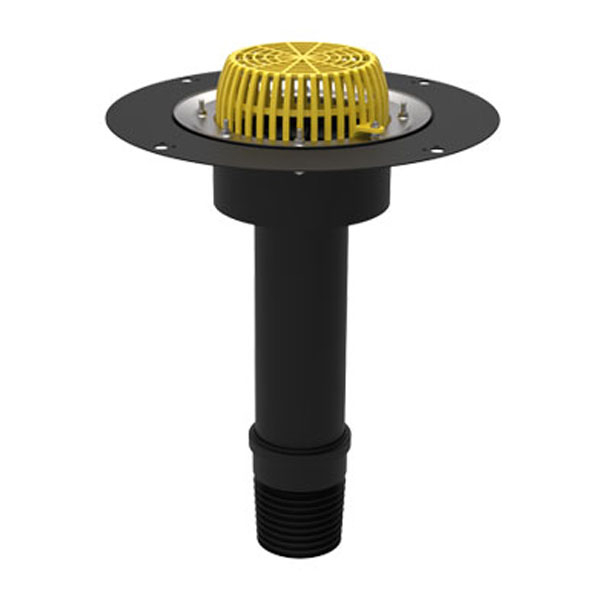

Кровельная воронка ТП-07.У.100/4 с листвоуловителем и прижимным фланцем из нержавеющей стали, с вертикальным выходом D110 применяется при капитальном строительстве или частичном ремонте различных плоских эксплуатируемых многоуровневых, в том числе инверсионных, кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами. Предназначены для сбора и отведения сточных дождевых и талых вод с поверхности кровель. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Технические характеристики

• сырье для корпуса воронки, корпуса перехода ремонтного и листвоуловителя – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;
• диаметр приемной воронки – 360 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 170 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 1,25 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей

1. Листвоуловитель из полипропилена;
2. Гайка-барашек оцинкованная (8 шт.);
3. Прижимной фланец из нержавеющей стали;
4. Корпус воронки из полипропилена;
5. Уплотнительное кольцо из ПВХ;
6. Корпус перехода ремонтного из полипропилена;
7. Манжета перехода ремонтного из резины.

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции. Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается листвоуловитель. При необходимости создания двух и более слоев гидро-/пароизоляции, отвода воды с нескольких уровней, применении воронок на инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы: ТП-74.100; ТП-75.100; ТП-76.100; ТП-104.110. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».
