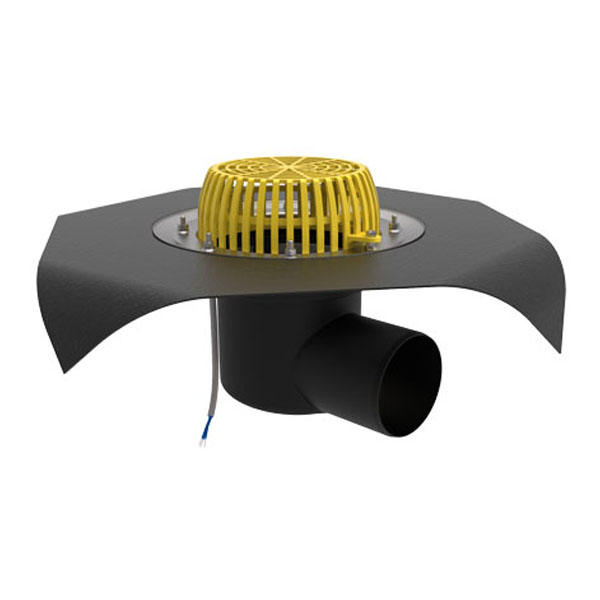

Воронка кровельная ТП-64/B-Э с горизонтальным выпуском, с битумно-полимерной прокладкой, с электрообогревом

Описание

Кровельная воронка ТП-64/В-Э с листвоуловителем и прижимным фланцем из нержавеющей стали представляет собой переходный элемент, который организует слив воды из желоба в водосточную трубу. Для правильного размещения воронки нужно учитывать тип крыши, особенности водосточной системы, а также направление отвода воды. Применяется в водосточной системе для отвода воды с крыш, чтобы сохранить фасад неизменным.. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Технические характеристики

• сырье для корпуса воронки и листвоуловителя – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;
• напряжение/максимальный потребляемый ток – 220÷230 В/0,16 А;
• теплоотдача кабеля, не более – 30 Вт/м;
• длина соединительного кабеля, не менее – 1,5 м (3х1,5 мм);
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С;
• диаметр приемной воронки – 360 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 137 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 6,6 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей

1. Корпус воронки из полипропилена;
2. Листвоуловитель из полипропилена;
3. Прижимной фланец из нержавеющей стали;
4. Гайка-барашек оцинкованная (8 шт.);
5. Обод-фиксатор нагревательного элемента;
6. Саморегулирующийся кабель «TRACECO-30» мощностью 15 Вт.
7. Битумно-полимерная прокладка.

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции. Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается листвоуловитель. При необходимости создания двух и более слоев гидро-/пароизоляции, отвода воды с нескольких уровней, применении воронок на инверсионных, эксплуатируемых, «зеленых» кровлях, необходимо использовать дополнительные элементы:
ТП-74.100; ТП-75.100; ТП-76.100; ТП-104.110. Это позволит решить проблему отвода воды с кровли любой конструкции вне зависимости от состава кровельного «пирога».

Рис. 2

При использовании воронки ТП-64/В-Э для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля осуществляется через автомат защиты сети (см. рис. 2).

Рекомендация: для ограничения подогрева и экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат, работающий в диапазоне температур от -5˚С до +5˚С. В противном случае обогрев будет осуществляться при более низких минусовых температурах, что не является обязательным, так как во время морозов снег на кровле не тает и нет необходимости в отводе воды.
