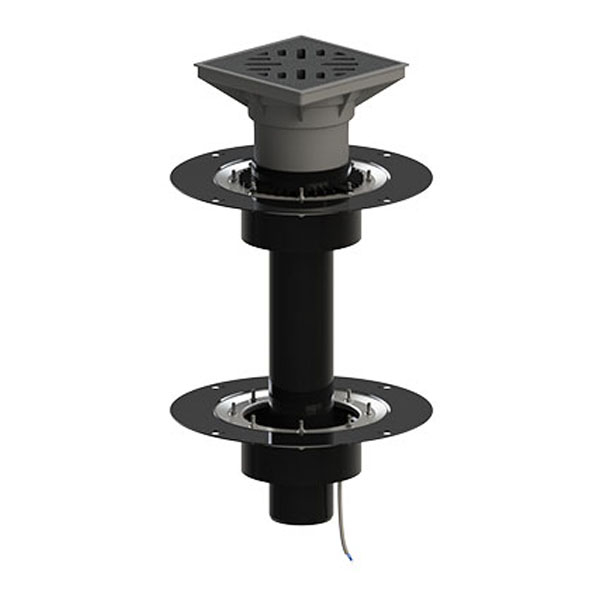

Воронка кровельная ТП-10.У.616-Э

Описание

Двухуровневая кровельная воронка ТП-10.У.616-Э с трапом, с прижимными фланцами из нержавеющей стали, с запахозапирающим устройством, с мусоросборником и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами.

Технические характеристики

• сырье для корпуса воронки, корпуса трапа, надставного элемента, мусоросборника и кольца дренажного – полипропилен;
• сырье для запахозапирающего устройства – ABS-пластик;
• сырье для прижимного фланца – нержавеющая сталь;
• сырье для решетки трапа – чугун;
• напряжение/максимальный потребляемый ток – 220÷230 В/0,16 А;
• теплоотдача кабеля, не более – 30 Вт/м;
• длина соединительного кабеля, не менее – 1,5 м (3х1,5 мм);
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С;
• диаметр приемной воронки – 444 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 4,3 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 12 кг;
• максимальная разрешенная нагрузка, не более – 7000 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей

1. Решетка трапа из чугуна;
2. Корпус трапа из полипропилена;
3. Гайка-барашек оцинкованная (16 шт.);
4. Прижимной фланец из нержавеющей стали;
5. Уплотнительное кольцо из ПВХ;
6. Корпус воронки из полипропилена;
7. Кольцо дренажное из полипропилена;
8. Запахозапирающее устройство из ABS-пластика;
9. Мусоросборник из полипропилена;
10. Обод-фиксатор нагревательного элемента;
11. Выпускной патрубок из полипропилена;
12. Саморегулирующийся кабель «TRACECO-30» мощностью 15 Вт;

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции (верхнему и нижнему слою кровли). Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков.

Дренажное кольцо позволяет отводить воду с нижнего края кровли. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается трап.

При использовании воронки ТП-10.У.616-Э для подключения электрического кабеля к сети необходимо использовать гидроизоляционную муфту или распаечную коробку. Подключение кабеля осуществляется через автомат защиты сети

Рекомендация: для ограничения подогрева и экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат, работающий в диапазоне температур от -5˚С до +5˚С. В противном случае обогрев будет осуществляться при более низких минусовых температурах, что не является обязательным, так как во время морозов снег на кровле не тает и нет необходимости в отводе воды.
