Воронка кровельная ТП-09.У.100/4

Описание

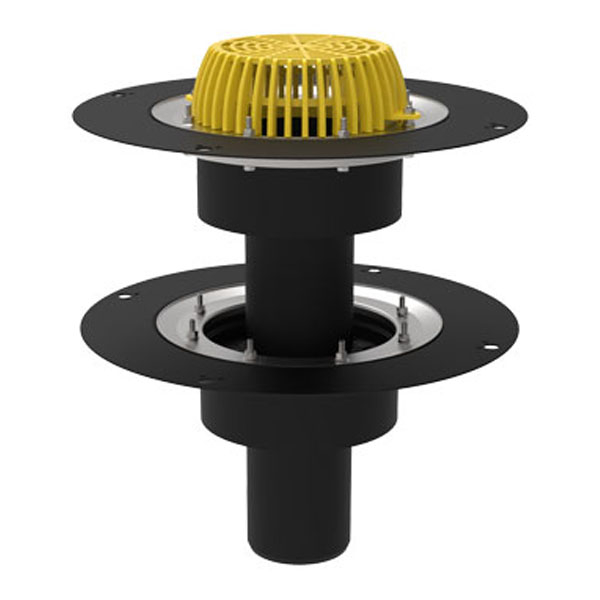

Двухуровневая кровельная воронка ТП-09.У.100 с листвоуловителем, с прижимными фланцами из нержавеющей стали и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Технические характеристики

• сырье для корпуса воронки, листвоуловителя и кольца дренажного – полипропилен;
• сырье для прижимного фланца – нержавеющая сталь;
• наименьший радиус изгиба кабеля – 10 мм;
• максимальная температура поверхности кабеля – +65 °С;
• максимальная температура внутренней поверхности воронки – +55 °С;
• диаметр приемной воронки – 444 мм;
• выходной диаметр – 110 мм;
• условная высота выпускного патрубка – 450 мм;
• пропускная способность, не менее – 8 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 3,66 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей

1. Листвоуловитель из полипропилена;
2. Гайка оцинкованная (16 шт.);
3. Прижимной фланец из нержавеющей стали;
4. Корпус кровельной воронки ТП-01.У.100/4 из полипропилена;
5. Фланец дренажный из полипропилена;
6. Корпус кровельной воронки ТП-01.У.100 из полипропилена;

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции (верхнему и нижнему слою кровли). Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков.

Дренажное кольцо позволяет отводить воду с нижнего края кровли. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается листвоуловитель.
