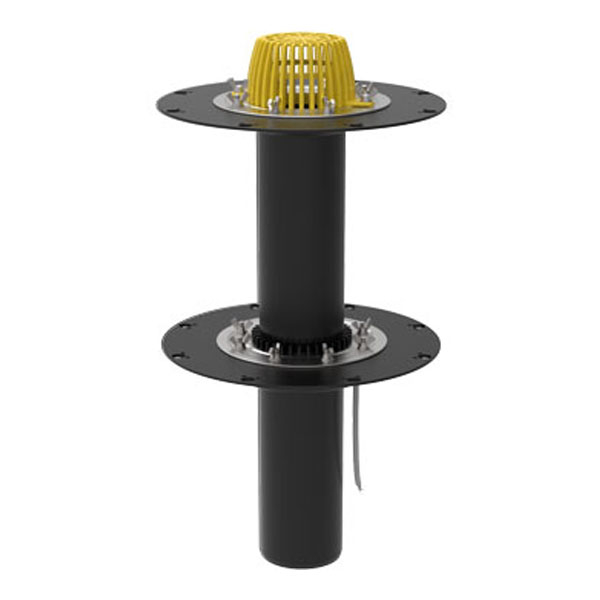

Воронка кровельная ТП-09.100/6-Э

Описание

Двухуровневая кровельная воронка ТП-09.160 с листвоуловителем, с прижимными фланцами из нержавеющей стали и с резиновым уплотнителем (ТП-76.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Листвоуловитель позволяет предотвратить попадание веток, листьев и прочего мусора в дождевую канализацию.

Технические характеристики

• сырье для корпуса воронки и листвоуловителя – полипропилен;
• сырье для уплотнительного кольца – резина;
• сырье для прижимного фланца – нержавеющая сталь;
• диаметр приемной воронки – 444 мм;
• выходной диаметр – 160 мм;
• условная высота выпускного патрубка – 385 мм;
• пропускная способность, не менее – 12 л/с;
• температура окружающей среды – от -50 °С до +90 °С;
• температура отводящей жидкости, не более – +85 °С;
• масса нетто, не более – 3,63 кг;
• максимальная разрешенная нагрузка, не более – 150 кг;
• срок службы, не менее – 50 лет.

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность

Настоящая воронка состоит из следующих деталей

1. Листвоуловитель из полипропилена;
2. Гайка-барашек оцинкованная (16 шт.);
3. Верхний прижимной фланец из нержавеющей стали;
4. Нижний прижимной фланец из нержавеющей стали;
5. Корпус воронки из полипропилена;
6. Гайка-барашек оцинкованная (16 шт.);
7. Верхний прижимной фланец из нержавеющей стали нижней воронки;
8. Нижний прижимной фланец из нержавеющей стали нижней воронки;
9. Уплотнительное кольцо из резины;
10. Выпускной патрубок.

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Корпус воронки жестко крепится к несущей конструкции (верхнему и нижнему слою кровли). Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков. Уплотнительное кольцо позволяет обеспечить герметичность соединения воронки с нижним слоем кровли. Для обеспечения дренажа кровельного «пирога» в корпусе воронки выше уплотнительного кольца необходимо проделать дренажные отверстия. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается листвоуловитель.
