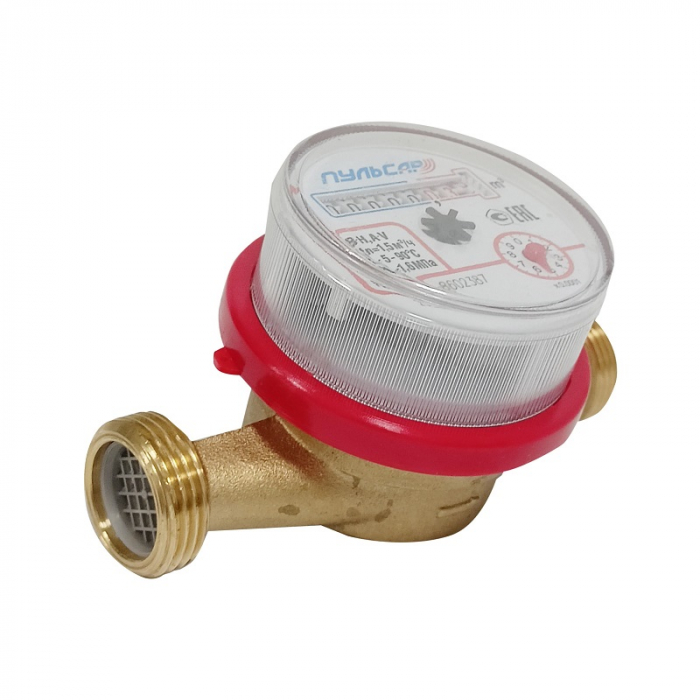

Счетчик воды универсальный Пульсар ПРО DN15 (L=110 мм) с обратным клапаном

Счетчик воды универсальный Пульсар ПРО DN15 (L=110 мм) с обратным клапаном с визуальным считыванием предназначен для измерения объема горячей и холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу в системах холодного и горячего водоснабжения. Данные выводятся на переднюю панель вычислительного механизма. Для их считывания необходим непосредственный доступ к счетчику.

Квартирный водосчетчик Пульсар ПРО DN15 (L=110 мм) с обратным клапаном состоит из корпуса с внугренней измерительной камерой, в которой установлена крыльчатка с магнитами (ведущая магнитная муфта), и индикаторного механизма, служащего для регистрации количества воды, прошедшего через счетчик, и имеющего ведомую магнитную муфту. Индикаторный механизм герметично отделен от измеряемой воды немагнитной перегородкой (сухоходный механизм).

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды через входной патрубок корпуса поступает в измерительную камеру, приводя во вращение крыльчатку, и далее в выходной патрубок.

Количество оборотов крыльчатки пропорционально объему протекающей воды. Вращение крыльчатки передается ведомой полумуфте индикаторного механизма, обеспечивающего за счет масштабирующего редуктора возможность визуального отсчета показаний в кубических метрах и его долях. Индикаторный механизм имеет 8 разрядов последовательных цифр, девятый разряд стрелочный.

Для передачи результатов измерений объема воды во внешние информационные системы счетчики могут комплектоваться модулями с интерфейсами.

Счетчик воды Пульсар ПРО DN15 защищен от воздействия внешнего магнитного поля.
