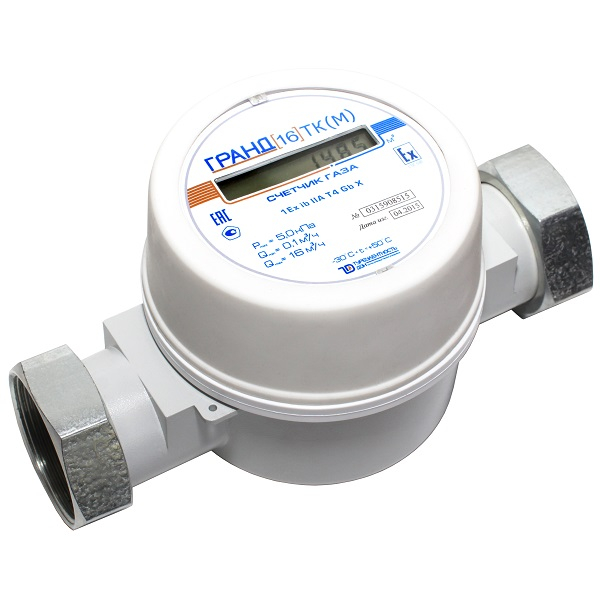

Счетчик газа ГРАНД-16 ТК (М) G2"

Счетчик газа ГРАНД-16 ТК (М) G2" предназначен для:

• измерений объема природного газа или паров сжиженного газа;
• приведение объёма потреблённого газа к стандартным условиям по температуре измеряемой среды.

Применяется в квартирах, в частных домах и иных объектах коммунально-бытового хозяйства, где существует возможность достижения температуры окружающей среды значения от -30 ºС до +50 ºС.

Допускается установка счетчика в неотапливаемых помещениях, а также на улице в местах, исключающих прямое попадание солнечных лучей.

Особенности и преимущества ГРАНД-16 ТК (М) G2"

• реализованная степень пылевлагозащиты IP 65 обеспечивает полную защиту от пыли, конденсата и защиту от струй воды, что позволяет устанавливать прибор на улице;
• энергонезависимая память;
• приведение объема газа к стандартным условиям по температуре измеряемой среды;
• измерение объема газа при рабочих условиях и вычисления объемного расхода и объема газа, приведенного к стандартным условиям, с измерением температуры газа и принятии параметров давления и коэффициента сжимаемости как условно-постоянных величин;
• компактность прибора обусловлена использованием струйного метода, что особенно актуально при измерении расхода газа от 10 куб.м//ч;
• отсутствие движущихся механических частей и высокая надежность;
• простота монтажа (не требует газосварочных работ);
• монтаж счетчика можно произвести в любом удобном положении (в вертикальном или горизонтальном).

Описание и метод измерений

Принцип действия счетчика ГРАНД-16 ТК (М) G2" основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерений основан на измерении объема газа, прошедшего через струйный генератор счетчика. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный величине объема газа, прошедшего через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа, затем корректируется по температуре и регистрируется с нарастающим итогом.

Газовый счетчик ГРАНД-16 ТК (М) G2" состоит из:

• преобразователя расхода газа - струйного генератора и пьезоэлемента;
• аналого-цифрового блока;
• элемента питания;
• корпуса счетчика с присоединительными патрубками.

В качестве элемента питания используется литиевая батарея LiSOC12 ER26500М с номинальным напряжением 3,6 В.

Отсчетное устройство счетчика представляет собой 9-ти символьный жидкокристаллический индикатор, на дисплее которого отображаются:

• дискретность измерения объема газа 0,001 куб.м;
• значение измеренной температуры газа отображается в течение 8-10 секунд вместо значения измеренного объема газа с периодичностью 5 минут.

Ресурс, сроки службы, гарантия

Средняя наработка на отказ счетчика не менее 90 000 часов.

Средний срок службы счетчика не менее 20 лет, батареи не менее 10 лет.

Гарантийный срок эксплуатации счетчика – 3 года с даты изготовления.
